Оборудование для строительства каркасных домов

Содержание

Оборудование для каркасно-панельных домов

Макс. длина панели: 7500 мм

Макс. высота панели: 3300 мм

Макс. толщина панели: 260 мм

Конструкция стола: раздвижная

Макс. длина панели: 7500 мм

Макс. высота панели: 3000 мм

Макс. толщина панели: 200 мм

Макс. длина панели: 7500 мм

Макс. высота панели: 3300 мм

Макс. толщина панели: 260 мм

Конструкция стола: раздвижная с электромеханическим приводом

Длина конвейера: 8000 мм

Макс. нагрузка на каждый ролик: 100 кг

Макс. длина панели: 2500 мм

Макс. высота панели: 3000 мм

Макс. длина заготовок: 3000 мм

Количество гвоздезабивных пистолетов: 4 шт

Макс. длина панели: 7500 мм

Макс. высота панели: 3000 мм

Макс. толщина панели: 260 мм

Макс. длина панели: 7500 мм

Макс. высота панели: 3000 мм

Макс. толщина панели: 240 мм

Грузоподъёмность: 900 кг

Грузоподъёмность: 900 кг

Макс. длина панели: 6000 мм

Макс. высота панели: 2600 мм

Макс. толщина панели: 120 мм

Пила с возможностью поворота

Технология производства каркасно-панельных домов MiTek отличается следующими особенностями:

  • в производстве используется обрезной пиломатериал рядового качества ГОСТ 8486-86
  • технология изготовления каркасных домов достаточно простая и при небольших объемах производства не требует значительных капитальных вложений
  • более высокие требования к производственным помещениям. Оборудование снабжено пневматическими системами автоматики. Требуются положительные температуры в цехах
  • необходим сухой пиломатериал. Производство необходимо оснастить сушильным хозяйством. Требования к качеству сушилки невысокие (Wк 16-18%)

Требования к производственному персоналу:

  • Конструктор, разрабатывающий проекты в специальной программе MITEK и WOODENGINE
  • Операторы станочного оборудования: 4-х сторонние станки, форматно-раскроечные станки, торцовочная автоматическая пила, операторы полуавтоматических линий, операторы сушильных отделений
  • Подсобные рабочие

Процесс производства каркасных домов хорошо поддается механизации и автоматизации. Объемы производства могут варьироваться 100-150 домов в год, 250-350 домов/год, 800-1000 домов/год

Каркасно-панельные дома отличаются малым временем сборки на строительной площадке, бригада из 5 чел. Собирает дом S= 100м3 под ключ за 7 дней

Каркасно-панельный дом не подвержен усадке в процессе эксплуатации, что позволяет проводить отделочные работы сразу после завершения монтажа

Высокие технологические характеристики (стена КП дома S=170мм по сопротивлению теплопередачи эквивалентна керамзито-бетонной стене S= 1700мм

Низкая нагрузка на фундамент и соответственно низкие затраты на его сооружение

Большой срок эксплуатации – 75 лет

Короткий срок окупаемости инвестиционного проекта – 0,7 года

Существуют два основных метода постройки домов по технологии MiTek:

Панель с односторонней обшивкой – на строительную площадку поставляются стеновые панели, обшитые с одной, как правило внешней, стороны. На стройке в них закладывается утеплитель и коммуникации, после чего, панели обшиваются со второй стороны. Оптимальная технология, сочетающая в себе плюсы, а именно — высокие темпы строительства, высокое качество стеновых панелей, изготовленных в цеху, большая часть работ на стройплощадке проводится в закрытом от климатических воздействий помещении. При производстве таких стен используют стол для сборки и обшивки стеновых панелей.

Панель с двусторонней обшивкой — на строительную площадку поставляются готовые стеновые панели, обшитые с двух сторон, возможно с частичной наружной отделкой, остеклением и т.п. Наиболее сложная технология, позволяющая, достигать больших объемов производства – 1 дом в день. При производстве такого типа стен кроме сборочного стола используется стол – бабочка для поворота панели.

Открытие производства каркасных домов

Строительство каркасных домов — перспективная отрасль для развития бизнеса. Технология распространена в странах Европы и постепенно набирает обороты в России. Каркасные дома популярны благодаря быстрому возведению, низкой стоимости и возможности строительства в различных регионах страны. Сегмент рынка еще недостаточно охвачен и продолжает развиваться. Для организации производства в этой нише необходимо изучить спрос и предложение на каркасные дома, тонкости ведения и оформления бизнеса.

Производство каркасных домокомплектов

Для организации бизнеса по производству каркасных домов можно использовать два способа:

  • закупка готовых домокомплектов у поставщика, с которым будет заключен договор. Деятельность предприятия будет направлена на составление проекта каркасного дома и его строительство из готовых материалов;
  • собственное проектирование и производство домов.

Создание предприятия для самостоятельного производства каркасных домов включает в себя следующие шаги:

  1. Составление бизнес-плана. Для этого необходимо хорошо исследовать данную нишу в своем регионе: оценить конкурентов, их недостатки и преимущества, спрос на строительство каркасных домов. Рассчитать затраты на организацию производства и другие первоначальные издержки.
  2. Прохождение специальных курсов для изучения технологий строительства каркасных домов.
  3. Аренда производственного помещения площадью не менее 500 кв. м.
  4. Приобретение оборудования, инструментов и материалов.
  5. Регистрация в качестве общества с ограниченной ответственностью. В числе учредителей может выступать один или несколько человек. Документы подавать в органы ИФНС по месту нахождения предприятия.
  6. Вступление в саморегулирующую организацию (СРО), которая направлена на контроль деятельности предприятий по строительству каркасных домов. Для вступления необходимо внести взнос в размере 50 тыс. руб.
  7. Найм бригады строителей каркасных домов, проектировщика и архитектора.
  8. Организация рекламы для раскрутки бизнеса.

Состав домокомплекта

Комплектация каркасного дома будет зависеть от проекта и технологии, которая использовалась для производства домокомплекта. В него может входить:

  • производство и сборка основного каркаса: без теплоизоляции, наружной и внутренней отделки;
  • полный домокомплект.

Основной состав комплекта каркасного дома:

  1. Проектные документы.
  2. Балочные перекрытия всех уровней.
  3. Несущие стены (вид в зависимости от технологии производства).
  4. Кровельная система.
  5. Комплект креплений и метизов для сборки конструкции.

Полная комплектация включает в себя:

  1. Основной домокомплект.
  2. Утеплительный материал для стен.
  3. Плиты для перекрытия этажей и чердака.
  4. Потолок мансарды в полном комплекте.
  5. Холодные фронтоны.
  6. Покрытие для кровли с гидроизоляционным материалом.
  7. Порталы.
  8. Опорный брус.
  9. Соединительные детали.
  10. Конструкции террас, балконов в соответствии с проектом.
  11. Пластиковые или деревянные окна, подоконники.
  12. Внутренние и наружные двери.
  13. Подшивка потолков.
  14. Плиты для чернового пола.

В зависимости от составленного проекта могут быть произведены дополнительные элементы каркасного дома.

Расчет стоимости

Себестоимость каркасного дома зависит от следующих факторов:

  • площади помещения:
  • количества этажей;
  • вида фундамента;
  • наличия или отсутствия балкона, веранды или мансарды;
  • количества комнат;
  • отделочных работ;
  • сборки домокомплекта;
  • монтажа каркаса и других элементов дома.

Для расчета стоимости домокомплекта необходимо составить проектную документацию, которая будет включать подробную смету расходов.

Так, например, монтаж каркаса одноэтажного дома в 50 кв. м. на свайном фундаменте с учетом накруток будет стоить 340 тыс. рублей.

Разновидности технологии

При открытии производства каркасных домов необходимо выбрать технологию, по которой будут изготавливаться строения. Можно заниматься выпуском домов по нескольким технологиям при обладании определенными знаниями и техническими возможностями.

Североамериканская

Основой домов североамериканского типа является каркас, который выполнен из обрезной доски, стропил, лестниц и других элементов. Фрагменты изготавливаются в условиях производства цехов или заводов. В готовом виде поставляются на строительную площадку, на которой их собирают и устанавливают.

Особенности технологии американских домов:

  • применение для производства элементов каркасного дома сухого качественного пиломатериала;
  • использование для формирования каркаса только обрезной доски;
  • усиление дверных и оконных проемов двойными или тройными стойкам, которые укладываются на ребро;
  • обвязка нижнего и верхнего ряда формируется с перехлестом в основных частях каркаса: места примыкания несущих стен и перегородок, углы и другие элементы;
  • для обвязки верхней части каркаса используется сдвоенная доска;
  • углы каркаса формируются по особой технологии: калифорнийский или закрытый. В первом случае к одной из стен угла на крайнюю стойку крепится дополнительная доска, благодаря чему получается полочка во внутреннем углу. Для формирования закрытого угла устанавливается стойка, которая также способствует образованию полочки.

Североамериканская технология позволяет проектировать дома с большой площадью в несколько этажей. Часто каркасные строения такого типа имеют большую зону наружного остекления. Комнаты просторные, спальни расположены на втором этаже, проектируется несколько ванных комнат.

Читать еще:  Как оформить сертификат на подарок

Скандинавская

Каркасные дома скандинавского типа подходят для круглогодичного проживания. По внешнему виду это небольшие строения, которые отличаются строгостью и четкими линиями. В домокомплекты обязательно входят: острая двускатная крыша, просторная терраса.

Существует четыре вида скандинавских каркасных домов:

  1. Готовый домокомплект — блочно-модульный.
  2. Комплект с готовыми наружными панелями.
  3. Панель с частичной готовностью.
  4. Нарезанные заготовки по типу pre-cat.

Для полностью или частично готовых домокомплектов характерно быстрое возведение и введение в эксплуатацию. Недостаток — в сложности доставки больших элементов каркасного дома на строительную площадку.

Особенности технологии производства скандинавских каркасников:

  • дома имеют тонкие стены, которые утеплены большим количеством качественного материала;
  • для сборки применяется обрезная доска, клееный брус или LVL-брус;
  • над дверными проемами и окнами не формируется двойная обвязка, так как укрепления каркаса проводится ригельными вставками;
  • возводятся в основном в 1 или 1,5 этажа;
  • рациональная планировка для экономии места и финансовых затрат;
  • наружная обшивка осуществляется при помощи мягких плит с хорошей пароизоляцией.

Согласно скандинавской технологии стены каркасного дома можно не обшивать, но на фасаде обязательно сформировать вентилируемый зазор. Хорошее проветривание позволяет сохранить теплоизоляционные характеристики стен каркасного дома.

Среднеевропейская

Домокомплекты по среднеевропейской технологии полностью изготавливаются в заводских условиях, что обеспечивает высокое качество всех элементов. На строительной площадке возведение такого дома занимает короткое время: от одного дня до недели в зависимости от квалификации рабочих.

Особенности среднеевропейской технологии:

  • меньший расход пиломатериалов по сравнению со скандинавской технологией — на 25–30%;
  • хорошие характеристики теплопроводимости;
  • внутренние грани каркаса надежно закрываются от попадания осадков внутрь помещения;
  • устойчивость к перепадам температур и влажности;
  • конструкция включает в себя установку гофрированных труб для проведения электропроводки и канализации;
  • стеновые элементы плотно подгоняются друг к другу.

Среднеевропейский тип каркасных домов подходит для возведения в условиях русской зимы лучше всех видов. Доставка конструкции на строительную площадку осуществляется при помощи грузоподъемной техники.

Требуемое оборудование

Покупка оборудования зависит от выбора изготовления домокомплектов: полного или частичного. Для развернутого производства требуется большое количество автоматизированных станков для организации рабочего процесса. Оборудование должно быть хорошего качества, с точными настройками. Затраты на его приобретение являются самыми существенными.

Полный комплект оборудования для производства каркасных элементов дома:

  • форматно-раскроечный станок по дереву — от 171 тыс. руб.;
  • кромкооблицовочная техника — от 500 тыс. руб.;
  • пресс для склеивания бруса — от 350 тыс. руб.;
  • автоматическая пила по дереву — от 150 тыс. руб.;
  • шипорезный станок для сращивания древесины — от 245 тыс. руб.;
  • стыковочный пресс — от 480 тыс. руб.

Инструменты для монтажа:

  • бетономешалка — от 8 тыс. руб.;
  • болгарка — от 1,5 тыс. руб.;
  • электрический лобзик — от 4,5 тыс. руб.;
  • набор монтажного инструмента — от 5 тыс. руб.

Для составления проектной документации необходимо приобрести компьютер и принтер.

Доставка и монтаж дома

В расходы по организации бизнеса входят также затраты по доставке каркасного дома на строительную площадку. Для готовых домокомплектов потребуется габаритная техника, чтобы осуществить погрузо-разгрузочные работы. Для этого необходимо арендовать соответствующий транспорт. В дальнейшем при получении прибыли выгодно приобрести собственную технику, что значительно снизит затраты.

Монтаж каркасного дома начинается с возведения фундамента, на который устанавливаются элементы сооружения. Сроки возведения дома зависят от домокомплекта — от нескольких дней до двух месяцев.

Производство каркасных домов — перспективный бизнес, который при правильном планировании в короткие сроки принесет прибыль. Полная окупаемость бизнеса зависит от вложений в него. При первоначальных затратах около 4 млн. руб. — примерно в течение 1,5–2 лет можно получить чистую прибыль. Рекомендуем посмотреть существующих производителей домокомплектов и произвести конкурентную разведку.

Читайте нас в Яндекс Дзен и подписывайтесь во Вконтакте.

Производство каркасных домов

Одними из самых легковозводимых строительных конструкций являются каркасные дома. Как известно, каркасное домостроение является основным видом малоэтажного строительства в странах Скандинавии, а также Финляндии, Германии и США.

Здесь мы поговорим про производство каркасных домов (каркасно-панельных (щитовых)) видов, технологию их изготовления, а также коротко рассмотрим оборудование, необходимое для этого.

Технология каркасного строительства

Существует две технологии строительства каркасных домов:

  1. Классическая каркасная. При данном методе весь дом собирается и утепляется непосредственно на самом строительном участке. Т.е. сначала возводится весь каркас (скелет) строения, потом его с одной стороны обшивают плитами, а с другой начинают утеплять и в конце тоже обшивают плитами.
  2. Каркасно-панельная (щитовая) технология. Суть её заключается в том, что на заводе для конкретного дома собираются щиты-панели, которые состоят из нескольких слоев различных изоляторов и утеплителей, обшитых с двух сторон ОСБ-плитами, затем из них уже собирают на строительном участке дом. Т.е. здесь скелет не возводится.

Вторая технология родом из Германии. Помимо производства отдельных деталей предусматривает сборку конструкций в заводских условиях. На выходе получается готовый на 90% немецкий каркасный дом. Технология перспективна для возведения деревянных строений. На строительную площадку поставляются большие панели, собранные в условиях цехов: детали крыши и стен. Немецкие каркасные дома выгодно отличаются качественной безошибочной сборкой башенным краном готовых конструкций в сжатые сроки, что обуславливает эксплуатацию строения в течение длительного времени без необходимости осуществления ремонта.

Плюсом последней технологии является то, что на строительство каркасно-щитового (панельного) дома под ключ уходит всего примерно месяц, при этом его геометрия получается практически идеальной.

Необходимое оборудование

Чаще всего в качестве оборудования для производства каркасных домов используются автоматизированные системы. Абсолютным лидером в их производстве является немецкая компания WIENMANN.

Видео работы системы WIENMANN WEK 100:


Существует и обычные линии для сборки, где основным является ручной труд, но такое оборудование для производства каркасных домов подойдет скорее для простых проектов и сам бизнес не будет массовым, т.к. его производительность будет очень маленькой.

Технология производства

Укрупненные детали каркасно-панельных домов (каркасно-щитовых) должны собираться квалифицированными сотрудниками завода, в цехах. Производство должно отвечать всем современным требованиям: оно должно быть максимально механизированным и по возможности автоматизированным, ручной труд здесь желательно применять в исключительных ситуациях, благодаря чему ошибки максимально будут исключаться.

Видео производства каркасных домов на заводе в Татарстане:

Современный дом строят на основе силового каркаса, состоящего из жестких стержней, собираемых на основе принципа кристаллической решетки. Основа получается высокопрочной и долговечной. Параметры каркаса рассчитываются программой на компьютере, а затем запускаются в производство на высокотехнологичной линии.

Основа домов – каркас из высушенного отобранного деревянного бруса, показатель влажности и точность геометрии которого полностью отвечают технологическим параметрам, внесенным в базу данных автоматической производственной линии. Внутренние и внешние стены состоят из определенной последовательности современных материалов. Пространство между каркасами вплотную заполняется утеплителем на основе минеральной ваты. Просадка или смещение утеплителя предупреждаются очень плотным заполнением межкаркасного пространства.

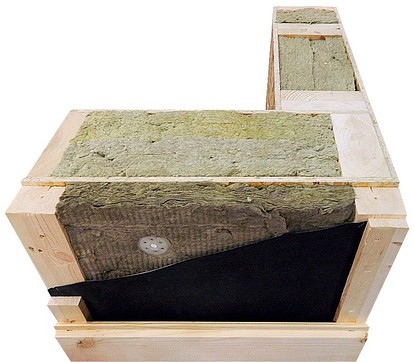

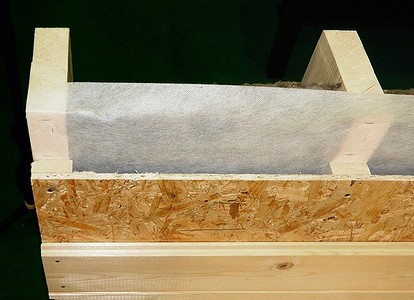

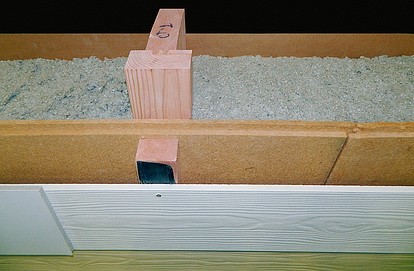

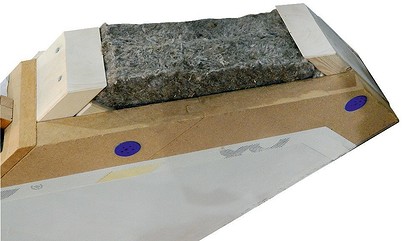

Структура панели (щита) для каркасного дома. Материалы и структура могут быть другими. Отделка, конечно же, делается после монтажа строения

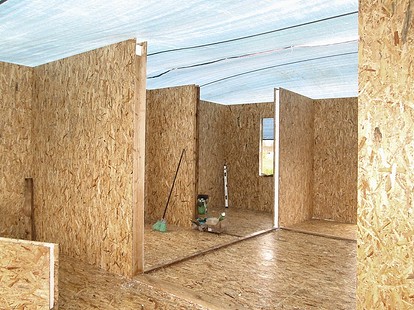

С 2-х сторон деревянный каркас оббивается плитами ОСБ. Указанный материал производится посредством спрессовывания щепы из дерева и смол. Полученные плиты получаются крайне прочными, влагоустойчивыми, экологически-чистыми. Внутри утеплитель из минеральной ваты закреплен и защищен пароизоляционной мембраной. На заключительном этапе строение с внутренней стороны отделывается гипсокартонном, на который впоследствии наносят чистовую штукатурку, клеят обои и прочее. Снаружи дом дополнительно укрывается базальтовым утеплителем, пенополистиролом, плитами. Технология позволяет возводить деревянные дома круглый год вне зависимости от погодных условий.

Хорошая изоляция обеспечивает комфортное проживание при любых погодных условиях и значительную экономию энергоресурсов при обслуживании жилья. Жесткость и прочность конструкции достаточны для применения каркасно-панельных домов в сейсмоопасных районах, в частности, в Японии.

Современная технология строительства каркасно-панельных (щитовых) домов предполагает успешную эксплуатацию в течение более чем ста лет.

Полная технология строительства каркасного дома своими руками от выбора каркаса до внешней отделки

Строительство каркасных домов пришло к нам из-за рубежа. Эти легковозводимые конструкции являются основой строительства загородных домов и коттеджей в Скандинавии и ряде стран Европы. Основой технологии строительства являются собираемые каркасы из древесины или металлического профиля, для утепления используют минеральную вату, базальтовый утеплитель. Стена приобретает законченный вид после того, как её закроют различными плитами, например, ЦСП. На эти плиты уже и наносится окончательный вариант покрытия.

Какой каркас выбрать – металлический или деревянный?

В качестве материала для каркаса применяют новый просушенный брус различного сечения, выполненный из хвойных пород.

Схема кровли каркасного дома

Бесспорно, древесина обладает рядом свойств, которые создают ей преимущества перед камнем и металлом – это и возможность дыхания, и многое другое. Но вместе с тем у древесины есть недостатки, без соответствующей обработки имеет склонность к появлению грибка или плесени, кроме этого, при соблюдении ряда условий возникает возможность появления штаммов вредоносных микроорганизмов.

Читать еще:  Бизнес ремонт мебели

Все перечисленные факторы приводят к тому, что некоторые застройщики отдают предпочтение каркасным конструкциям, выполненным из металла. Металлический профиль имеет цинковое покрытие, которое может гарантировать длительную защиту от коррозии. Ко всему прочему, на металлическом профиле для каркасного домостроения уже подготовлена необходимая перфорация.

Отличие каркасного домостроения от панельного – экологичность. Только натуральное дерево и возможность использования натурального утеплителя.

Кроме этого, каркасный дом можно построить своими силами, без помощи большой бригады.

Сейчас считается, что каркасно-щитовой дом может быть только дачным. Однако опыт многих европейский стран, к примеру, шведская или немецкая технологии, говорят нам об удачной возможности использовании каркасного дома зимой и летом для круглогодичного проживания. Отзывы также подтверждают это.

Итак, начнем строительство дома с пошаговыми, поэтапными инструкциями. Надеемся, они помогут вам.

Подготовительные работы

Купить каркасный дом не составляет большого труда, достаточно обратиться в специализированную компанию по продаже такой продукции или, разработав проект самому, построить свое жилище. Порядок работ по строительству можно отобразить следующим списком:

  • Изыскания;
  • Проектирование;
  • Строительство фундамента;
  • Возведение коробки, кровли;
  • Утепление, отделочные работы и обустройство инженерных систем.

На первых двух стадиях выясняется возможность строительства дома в этом месте. Если это возможно, то определяется тип фундамента, его конструкция. В результате этих работ появляется спецификация и смета, в которой содержится перечень материалов и инструмента, их ориентировочная стоимость. Перед тем как начать все эти подготовительные работы, застройщик должен составить техническое задание на будущий дом.

Закладка столбчатого основания фундамента

В зависимости от состояния грунта и массы будущего дома застройщик определяет тип фундамента. Практика показывает, что в качестве фундамента можно использовать любой тип – фундамент на винтовых сваях, ленточный, монолитная платформа или столбчатый. При строительстве столбчатого фундамента необходимо иметь на руках хотя бы примерный чертеж расположения стен.

Суть этого фундамента заключается в том, что столбы будут размещаться в углах здания и в местах максимальной нагрузки на конструкцию. Для фундамента этого типа применяют бетон, кирпич.

Перед началом работ необходимо провести разметку места расположения столбов.

После её проведения и проверки качества можно приступать к изготовлению самих столбов. Для этого можно использовать отдельную опалубку, а можно устроить их производство непосредственно на участке.

Столбчатый фундамент с башмаком

Первым делом необходимо изготовить опору столба, её называют башмак. Посмотрите фото, на нём изображена свая с башмаком схематично. Его размеры составляют до 30 см в высоту и 25–30 см в сечении. В состав его конструкции входит арматурная сетка, которая расположена параллельно поверхности земли, может быть установлено несколько вертикальных арматурных прутков — они будут основой для столба. После того как башмак застынет, можно изготовить и основную часть фундаментного столба. Для этого можно использовать либо обрезок трубы, либо соорудить деревянную опалубку. Высота всей конструкции равняется сумме двух слагаемых – глубины ямы (высота промерзания) и величины выхода столба над землей (от 100 мм).

В качестве материала некоторые специалисты применяют традиционный бетон марок М300, а кто-то использует пескобетон. На самом деле тип применяемого бетона должен быть определен на стадии проведения расчетов. Главное, надо помнить, что материал для изготовления башмака и основы должен быть одинаковым. Для проведения дальнейших работ необходимо дать готовым деталям высохнуть. Этот процесс займет как минимум 7 дней, но если применять кирпичи или шлакоблоки, процесс высыхания ускоряется на несколько дней.

После того как столбы готовы, можно приступать к их установке. Для этого потребуется ямобур, который позволит вырыть яму под столб. Размер ямы должен превышать размеры башмака. Установка столбов проводится в строгом соответствии с разметкой фундамента. Столбы устанавливаются на расстоянии 1–2 м друг от друга в местах наибольшей нагрузки, например, под котлом отопления. После установки столбов пространство между ними и стенами ямы можно засыпать щебнем, песком.

Возведение каркаса стен

Ростверк – платформа для дома

Окончание строительства фундамента позволяет начать работы по возведению основных несущих конструкций. Основой стен и всего остального в каркасном доме служит ростверк. Это деревянная или металлическая конструкция, которая укладывается на выступающие из грунта фундаментные столбы. По своему контуру ростверк повторяет очертания будущего дома. При его укладке обязательно надо использовать измерительные приборы, позволяющие контролировать его горизонтальность. Размеры бруса или металлического профиля определяются весом возводимой строительной конструкции.

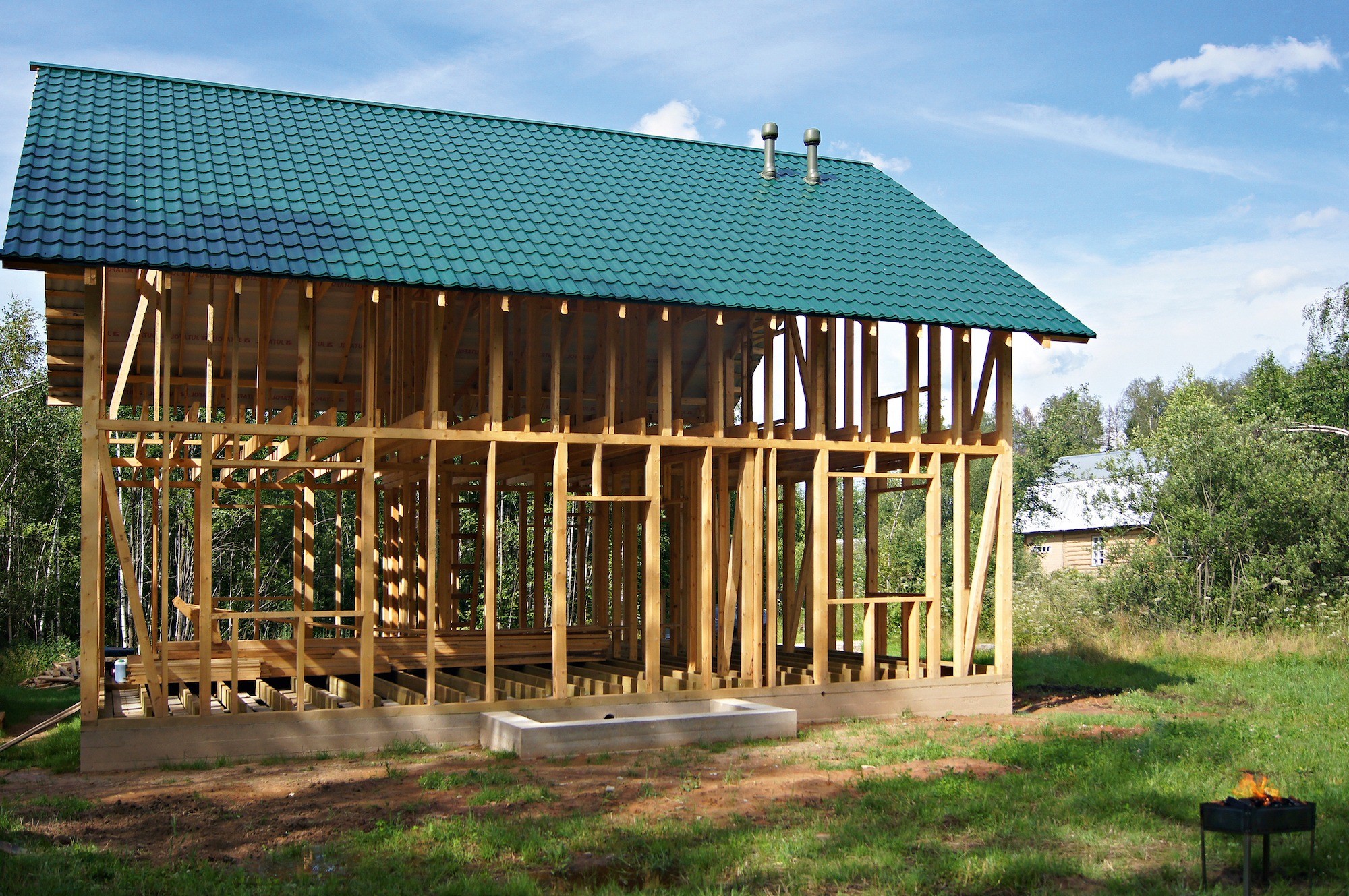

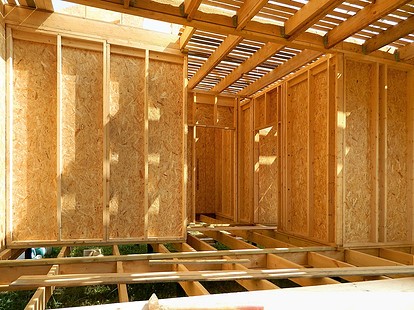

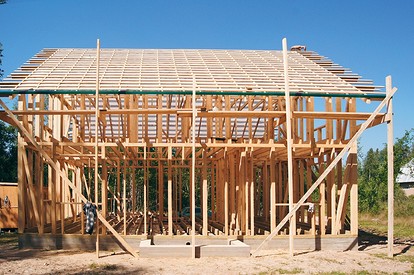

Возведение стенового каркаса

После монтажа ростверка можно приступать к установке каркаса стен. Для этого можно применять брус с размерами сечения 150х50 и больше. Брус должен быть изготовлен из хвойных пород деревьев и высушен до состояния 12–18% влажности. Кроме того, надо помнить, что все деревянные конструкции должны быть обработаны защитными средствами от плесени, грибка и воздействия огня.

Стеновой каркас можно собрать рядом на ровном участке земли, при сборке каркаса необходимо сразу готовить оконные и дверные проемы. Готовый каркас одной стены можно установить на ростверк и закрепить укосинами. Как и все сборочные операции, строители должны использовать измерительный инструмент для установки стеновых каркасов в строгой ориентации по плоскостям.

Монтаж кровли дома

Создание кровли — один из самых важных моментов при строительстве дома по каркасной технологии. Ошибки, возникающие при её возведении, приводят к деформации крыши, нарушению режима тепловой изоляции. В итоге может произойти её разрушение. На потолочное перекрытие возлагается решение нескольких задач, а именно:

  • Навешивание на него потолочного покрытия;
  • Удержание утеплителя.

В случае если застройщик предусматривает наличие второго этажа или мансарды, то потолочное перекрытие должно быть усилено. В зависимости от нагрузки, которую будет принимать на себя потолочное перекрытие, выбирается размер сечения потолочного бруса. Например, если полезная и нежилая нагрузка составит 147 кг на квадратный сантиметр, то необходимо использовать балки сечением 150*50 м с шагом между ними 400 мм.

Процесс установки лаг и стропил к ним не отличается от такого процесса, проводимого при строительстве традиционного дома.

То есть после разметки лаги приколачивают к верхней планке стенового каркаса в вертикальном положении.

Для того чтобы закрепить лагу, достаточно использовать три гвоздя, два вбиваются с одной стороны, а один с другой, по обоим её концам.

Стропила можно собирать на ровном участке строительной площадки и после их сборки и проверки её правильности поднимать наверх. Сборка кровли начинается с одного из фасадов, обязательно применение строительного отвеса. Выставив первую стропилу, необходимо зафиксировать её укосинами, а после установки второй целесообразно связать установленные конструкции. Кроме того, что стропила соединяются между собой, для повышения прочности конструкции имеет смысл соединить стропилу и лагу с помощью вертикально опущенной доски. Так последовательно проводится установка стропил.

Установка обрешётки также не отличается от такой операции, проводимой при возведении кровли на обычном доме. Укладка гидро- и теплоизоляции проводится в соответствии с прилагаемыми к этой продукции инструкциями. В качестве теплоизоляционных материалов применяют как искусственные, так и натуральные материалы. Для уменьшения веса конструкции целесообразно применять пенопласт, который выпускают листами разной толщины.

Ещё одним положительным свойством каркасного дома можно назвать и то, все работы по отделке можно проводить, не дожидаясь его усадки. К их проведению можно приступать сразу после того, как в проемы будет уложен утеплитель, а сам стеновой каркас обшит плитами. Тогда застройщик может начинать отделку стен изнутри и снаружи.

Внутренние работы в доме

Материал, который используют для обшивки стен изнутри, а это может быть ЦСП или её аналоги, позволяет нанести на его поверхность практически любой отделочный материал – обои, плитку и другие. Все зависит от выбора застройщика и дизайна интерьера будущих помещений.

Наружные работы

С работами по отделке дома снаружи дело обстоит несколько сложнее. В зависимости от того, в какой климатической зоне построен каркасный дом, может потребоваться проведение дополнительного утепления. Для этих работ понадобится утеплитель, гидроизоляционная пленка, а также деревянный брус или металлический оцинкованный профиль для создания обрешётки. Для утепления стен на них устанавливается обрешётка, выполняемая из деревянного бруса или металлического профиля.

Размеры обрешётки должны соответствовать размерам утеплителя, который будет в неё уложен. Некоторые специалисты рекомендуют поверх утеплителя уложить слой гидроизоляционной пленки. Если стоит задача создания вентилируемого фасада, то необходимо на вертикальные брусья установленной обрешётки закрепить брусья меньшего размера, и уже к ним будет крепиться сайдинг. Образованное пространство будет служить для естественной вентиляции и не давать скапливаться излишней влаге.

Читать еще:  Интернет кафе что нужно чтобы открыть

Сколько стоит дом построить

Опыт возведения каркасного дома теми, кто полагается только на свои силы, показывает, что весь цикл работ от строительства фундамента до начала отделки при правильной организации труда, отсутствии перебоев с материалами и наличии одного-двух помощников, может составить три-четыре месяца.

Строительство дома своими руками выгодно и с экономической точки зрения. Покупая готовую конструкцию, застройщик платит за проект, строительные материалы, кроме того, оплачивается труд строителей и монтажников, кстати, которые возведут дом примерно в те же сроки. Цена проекта составляет от 5-50 000 рублей. Если покупать готовый проект дома, то он будет стоить около 15 000 рублей, а если заказывать индивидуальный проект дома у архитектора, то это будет стоить 30 000 – 50 000 рублей. Сейчас многие архитектурные мастерские работают удалённо, поэтому даже находясь в г. Бийске смогут Вам запроектировать проект дома мечты. Другими словами, при стоимости готового дома и работ по его строительству примерно в 1,5 млн рублей надо понимать, что эта цифра зависит от региона и комплектации, стройка своими силам обойдется раза в два дешевле. Например, некоторые компании предлагают своим клиентам загородные дома по цене от 1 115 000 рублей до 1 824 000, а дачи — в пределах 300 000 рублей.

Если вы не готовы заниматься строительством дома или у вас нет возможности, то закажите готовый дом под ключ по канадской, скандинавской или финской технологиям.

Видео

Посмотрите видео о строительстве каркасного дома своими руками.

Технологии строительства каркасных домов: какую выбрать?

Каркасные стены отлично защищают от холода и при этом мало весят. Кроме того, заказчиков привлекают разнообразие готовых проектов, приемлемая цена и высокая скорость строительства. Вот только какой технологии отдать предпочтение?

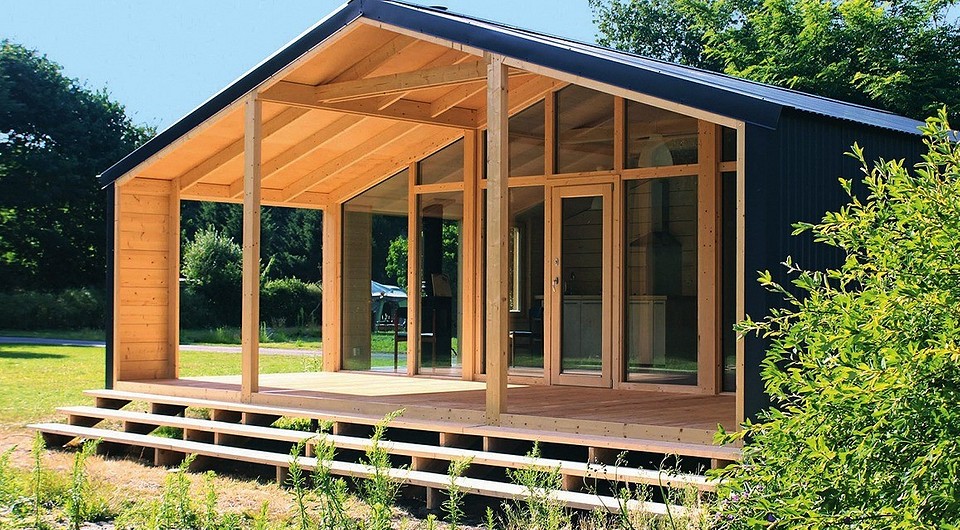

Фото: «Канадская Изба»

Каркасный дом можно возвести разными способами. Классическая технология (у нас её принято называть финской) заключается в сборке скелета здания из досок (бруса), обшивке и утеп­лении стен непосредственно на стройплощадке. Другой вариант предполагает покупку комплекта деталей заводской готовности — открытых рамочных щитов или утеплённых панелей. Наконец, можно приобрести дом из объёмных модулей.

Поговорим об особенностях, плюсах и минусах наиболее распространённых типов каркасников (оставив за кадром фахверковые здания, которым будет посвящена отдельная статья), но прежде кратко остановимся на том, что их объединяет, — конструкции стен.

Конструкция каркасных стен

В каркасном здании основные силовые нагрузки воспринимают прочно связанные друг с другом стойки и ригели из прочного материала — чаще всего дерева. Как правило, им помогает твёрдая наружная обшивка (из ориентированно-стружечных, цементно-стружечных плит, фанеры и др.), увеличивающая пространственную жёсткость коробки дома и несущую способность стен. А за теплоизоляцию отвечает воздухо- или газонаполненный материал, который располагают в ячейках каркаса — промежутках между стойками и ригелями.

Если используются волокнистые минеральные, а также древесные утеплители, то для их защиты от влаги недостаточно листовой обшивки — приходится дополнительно изолировать материал от комнатного воздуха и атмосферных осадков специальными плёнками и мембранами.

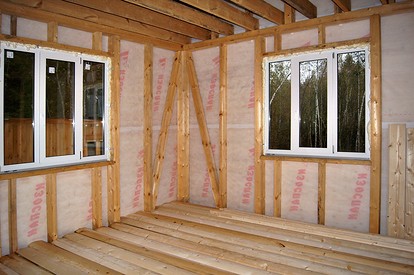

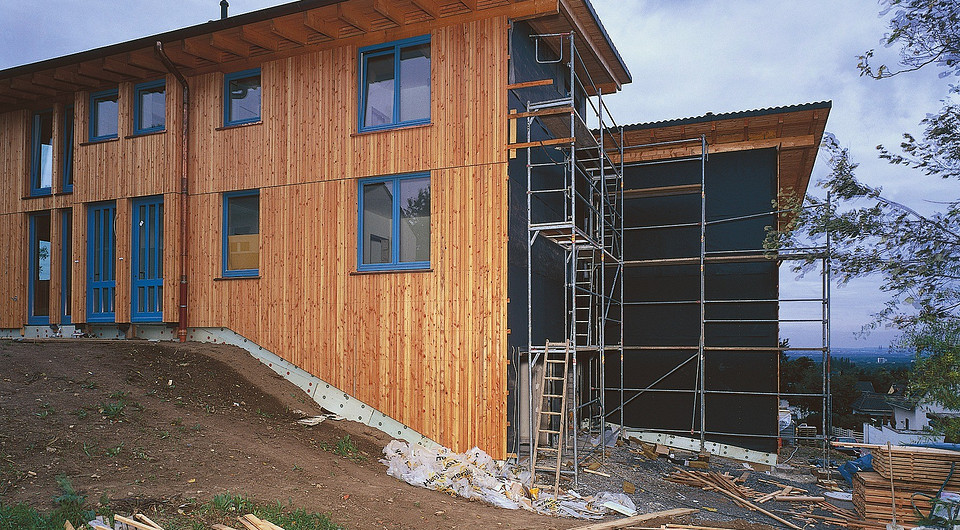

Изнутри каркасные стены обычно обшивают гипсокартонными листами, а затем красят, покрывают декоративной штукатуркой или оклеивают обоями. Снаружи, поверх листовой обшивки, их можно отделать деревянными, пластиковыми или композитными панелями, оштукатурить по сетке, оклеить фасадными обоями, облицевать плиткой или не слишком тяжёлым пилёным камнем (песчаником, ракушечником толщиной до 25 мм).

Грамотно построенные каркасные стены практически не дают усадки и не продуваются. Дом быстро протапливается и хорошо удерживает тепло (особенно если установить окна с энергосберегающими стеклопакетами). При этом правильно выполненная каркасная стена меньше страдает от перехода через ноль, чем каменная или бревенчатая.

Теперь — о недостатках. Такие стены почти не обладают тепловой инерцией: комнаты быстро выхолаживаются через открытые окна или двери, а разожжённый камин способен превратить гостиную в парилку. Но наиболее существенный минус заключается в том, что каркасная стена не способна забирать из комнатного воздуха лишнюю влагу. Поэтому в таком доме сложно обойтись без современной системы вентиляции, цена которой составит не менее 350 тыс. руб. (при этом надо предусмотреть место для прокладки вентканалов).

Строить по правилам

Каркасное домостроение в России регламентируется СП (Сводом правил) 31-105-2002. Это подробный и вполне актуальный норматив, содержащий описание деталей и узлов конструкции здания, инженерных систем и определяющий порядок производства работ от фундамента до отделки. Несколько устарели лишь пункты, касающиеся выбора материалов: на рынке появилось немало новых видов продукции. Документ основан на европейской практике и не затрагивает сферу строительства из СИП-панелей и модулей.

Конструкции стен: без наружной листовой обшивки (а), с листовой обшивкой (б)

Технологии строительства: финские каркасники и дома из СИП-панелей

Теплоизолирующие свойства стен и особенности микроклимата в каркаснике почти не зависят от технологии строительства. На что же она влияет? Прежде всего — на скорость процесса и стоимость 1 м 2 площади дома. Кроме того, на требования к технической оснащённости подрядчика. Наконец, ваш выбор почти наверняка отразится на планировке и архитектурном облике здания.

Финская классика

Данный способ позволяет обойтись без подъёмной техники и большого количества рабочих. И необязательно обращаться в строительную фирму — можно купить или заказать проект и нанять бригаду мастеров из двух-трёх человек. При правильной организации процесса коробка дома площадью 120–150 м 2 с окнами и наружной отделкой будет закончена за 3 мес.

Опишем вкратце строительство классического каркасника. После сооружения фундамента и подводки коммуникаций монтируют балочное перекрытие первого этажа с черновыми полами. Далее на этой площадке, в горизонтальном положении собирают каркасы стен и перегородок первого этажа, которые затем поднимают, скрепляют и обвязывают поверху брусом. Затем возводят междуэтажное перекрытие (с опорой на верхнюю обвязку) и каркас стен второго этажа или стропильную конструкцию крыши.

Сечение элементов каркаса выбирают так, чтобы обеспечить прочность конструкции и эффективное утепление (необходимая толщина слоя минеральной ваты составляет 150–400 мм в зависимости от климатических условий и требований по теплосбережению).

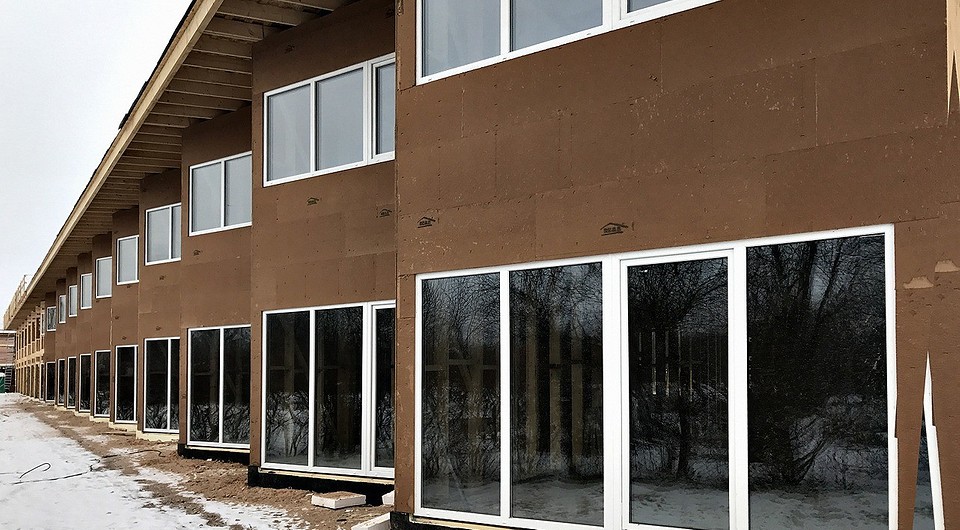

Собранный скелет здания обшивают листовым материалом (обычно плитами ОСП-3 толщиной 12–15 мм), кроют крышу, после чего заполняют ячейки каркаса утеп­лителем. Сегодня вне конкуренции минераловатные маты, однако ничто не мешает задействовать другие материалы, например целлюлозную вату или полиуретановую пену. В процессе утепления монтируют инженерные сети. Затем стены затягивают снаружи ветровлагозащитой (если только для обшивки не применялись специальные ветрозащитные панели с полимерной пропиткой), а изнутри — пароизоляцией, которую прижимают обрешёткой для ГКЛ. Проводят отделочные работы.

При проектировании классического каркасника можно выбрать любой архитектурный стиль, устроить эркеры и арки, балконы и лоджии (хотя, конечно, эти элементы увеличат стоимость строительства). Но высоту здания следует ограничить двумя этажами, а наиболее экономичный и надёжный вариант — один надземный этаж и жилая мансарда.

Теплоизолирующая способность и срок службы стен такого дома зависят главным образом от качества выполнения работ, которое придётся тщательно контролировать — самостоятельно либо при помощи нанятых специалистов. Но и с учётом оплаты их услуг стоимость 1 м 2 общей площади дома без учёта инженерного оборудования и отделки составит не более 16 тыс. руб.

Панельный принцип

Комплекты небольших щитовых домиков можно было приобрести уже в самом начале дачного бума 90-х гг. прошлого века. Стены собирали из так называемых открытых панелей — рамочных элементов каркаса размером примерно 1,2 × 2,5 м с наружной обшивкой из вагонки, фанеры, ЦСП и др. Это позволяло быстро подвести постройку под крышу, а далее без спешки утеплить стены и перейти к внутренней отделке. Сегодня некоторые фирмы также реализуют каркасно-щитовой принцип, применяя открытые панели больших габаритов (2,5 × 2,7 м и более) с разными вариантами наружной отделки.

Отдельные компании предлагают дома из утеплённых рамочных стеновых элементов собственной разработки, например заполненных минеральной ватой и мягкими ДВП («Мартин Хаус»). Однако большую популярность завоевала канадская технология строительства из СИП-панелей.

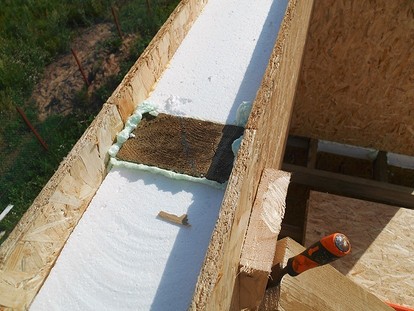

Традиционная СИП-панель состоит из двух плит ОСП-3, между которыми расположен лист пенополистирола. Не так давно на рынке появился новый тип изделий с обкладками из негорючих стекломагнезитовых листов и сердечником из минеральной ваты высокой плотности. В обоих случаях части панели склеивают друг с другом под прессом полиуретановым клеем. СИП-панели выпускают разной толщины; для перекрытий и крыши в условиях средней полосы России оптимален материал толщиной 224 мм, для наружных стен — 174 мм, для межкомнатных перегородок — 124 мм.

Технология строительства предусматривает монтаж скрытого каркаса из досок, стойки и ригели которого вставляются в кромочные пазы панелей. Стыки с деталями каркаса герметизируют полиуретановой пеной.

Источники:

http://www.stanki.ru/catalog/oborudovanie_dlya_karkasno_panelnogo_domostroeniya/
http://fabricators.ru/article/otkrytie-proizvodstva-karkasnyh-domov
http://www.ideibiznesa.org/proizvodstvo-karkasnyh-domov.html
http://fastbuildings.ru/karkasnye-doma/texnologiya-stroitelstva-karkasnogo-doma/svoimi-rukami.html
http://www.ivd.ru/stroitelstvo-i-remont/steny/tehnologii-stroitelstva-karkasnyh-domov-kakuyu-vybrat-32631

Ссылка на основную публикацию
Статьи c упоминанием слов:
Adblock
detector
